Come fornitore di Catene a Foglia, incontro spesso clienti interessati a capire come calcolare la capacità di trasmissione di potenza di queste catene. In questo post del blog, approfondirò i fattori chiave e i metodi coinvolti in questo calcolo per aiutarti a prendere decisioni più informate quando selezioni e utilizzi le catene fogliari.
Comprendere le catene fogliari
Le catene a foglia sono un tipo di catena caratterizzata da piastre piatte e rettangolari, note come foglie, collegate da perni. Sono comunemente utilizzati in applicazioni in cui sono richieste elevata resistenza e affidabilità, come carrelli elevatori, montacarichi e macchine agricole. Il design unico delle catene a foglia consente loro di gestire carichi pesanti e fornire una trasmissione di potenza fluida.
Prima di iniziare a calcolare la capacità di trasmissione della potenza, è importante comprendere alcuni concetti di base relativi alle catene a foglie. Il passo di una catena a lamelle è la distanza tra i centri di due perni consecutivi. La larghezza della catena è determinata dalla dimensione delle foglie. E la resistenza della catena è spesso specificata in termini di carico di rottura (UTS), che è il carico massimo che la catena può sopportare prima di rompersi.
Fattori che influenzano la capacità di trasmissione di potenza
Diversi fattori influenzano la capacità di trasmissione della potenza delle catene a foglie. Questi includono:
1. Dimensioni e resistenza della catena
La dimensione della catena a lamelle, compreso il passo e la larghezza, gioca un ruolo significativo nel determinare la sua capacità di trasmissione di potenza. Generalmente, le catene più grandi con un passo più ampio e foglie più larghe possono gestire una potenza maggiore. Anche il carico di rottura (UTS) della catena è un fattore cruciale. Le catene con un UTS più elevato possono trasmettere più potenza senza il rischio di guasti. Ad esempio, una catena con un UTS di 50.000 libbre può tipicamente trasmettere più potenza di una con un UTS di 30.000 libbre nelle stesse condizioni operative.
2. Velocità operativa
La velocità alla quale opera la catena influisce sulla sua capacità di trasmissione di potenza. All’aumentare della velocità aumentano anche le forze dinamiche che agiscono sulla catena. Ciò può portare a una maggiore usura e, in alcuni casi, alla rottura prematura della catena. Pertanto nel calcolo della capacità di trasmissione della potenza è fondamentale considerare la velocità di funzionamento della catena. I produttori spesso forniscono codici di velocità per le loro catene a foglia, che indicano la velocità massima alla quale la catena può funzionare in modo sicuro ed efficiente.
3. Caratteristiche del carico
Anche il tipo di carico a cui è sottoposta la catena incide sulla sua capacità di trasmissione della potenza. Esistono due tipi principali di carichi: statici e dinamici. I carichi statici sono costanti e non cambiano nel tempo, mentre i carichi dinamici variano in entità e direzione. I carichi dinamici, come quelli causati da accelerazione, decelerazione o impatto, sono più difficili da gestire per la catena rispetto ai carichi statici. Pertanto, nel calcolare la capacità di trasmissione della potenza, è importante tenere conto della natura del carico.
4. Condizioni Operative
Le condizioni operative, tra cui temperatura, umidità e presenza di contaminanti, possono influenzare le prestazioni e la capacità di trasmissione della potenza delle catene a foglia. Le alte temperature possono far espandere la catena e perdere la sua resistenza, mentre le basse temperature possono renderla più fragile. L'umidità e gli agenti contaminanti, come polvere e sporco, possono accelerare l'usura e la corrosione della catena. Pertanto, è importante considerare le condizioni operative nel calcolo della capacità di trasmissione della potenza e selezionare una catena adatta all'ambiente specifico.
Calcolo della capacità di trasmissione di potenza
La capacità di trasmissione della potenza delle catene a foglia può essere calcolata utilizzando i seguenti passaggi:
Passaggio 1: determinare la potenza di progettazione
La potenza di progetto è la potenza che la catena deve trasmettere in condizioni di normale funzionamento. Può essere calcolato utilizzando la seguente formula:
[P = \frac{F \times V}{1000}]
dove (P) è la potenza di progetto in kilowatt (kW), (F) è la tensione effettiva in Newton (N) e (V) è la velocità della catena in metri al secondo (m/s).
La tensione effettiva (F) può essere calcolata in base ai requisiti di carico dell'applicazione. Ad esempio, se si conosce il carico che la catena deve sopportare e il vantaggio meccanico del sistema, è possibile calcolare la tensione effettiva.
Passaggio 2: considerare il fattore di servizio
Il fattore di servizio tiene conto delle condizioni operative e del tipo di carico. Si tratta di un moltiplicatore che viene applicato alla potenza di progetto per garantire che la catena possa gestire le effettive condizioni operative. Il fattore di servizio può essere ottenuto dal catalogo del produttore o dagli standard di settore. Ad esempio, se l'applicazione prevede carichi d'urto pesanti, il fattore di servizio sarà superiore rispetto a un'applicazione a funzionamento regolare.
La potenza corretta (P_{c}) si calcola moltiplicando la potenza di progetto (P) per il fattore di servizio (S):
[P_{c} = P\volte S]
Passaggio 3: selezionare la catena appropriata
Una volta calcolata la potenza corretta, è possibile selezionare la catena a balestra adeguata in base alle tabelle di potenza del produttore. Queste tabelle forniscono la capacità di trasmissione di potenza di catene di diverse dimensioni e tipi a varie velocità. È necessario selezionare una catena con una potenza nominale pari o superiore alla potenza corretta.
Esempio di calcolo
Ipotizziamo di avere un'applicazione in cui la catena deve trasmettere un carico di 5000 N ad una velocità di 2 m/s. Il fattore di servizio per questa applicazione, basato sulle condizioni operative e sulle caratteristiche del carico, è 1,2.
Per prima cosa calcoliamo la potenza di progetto:
[P=\frac{F\times V}{1000}=\frac{5000\times2}{1000} = 10\ kW]
Quindi calcoliamo la potenza corretta:
[P_{c}=P\volte S = 10\volte1,2 = 12\kW]
Infine, facciamo riferimento alle tabelle di potenza del produttore per selezionare una catena a foglia in grado di sopportare una potenza di 12 kW alla velocità indicata.
Confronto con altri tipi di catena

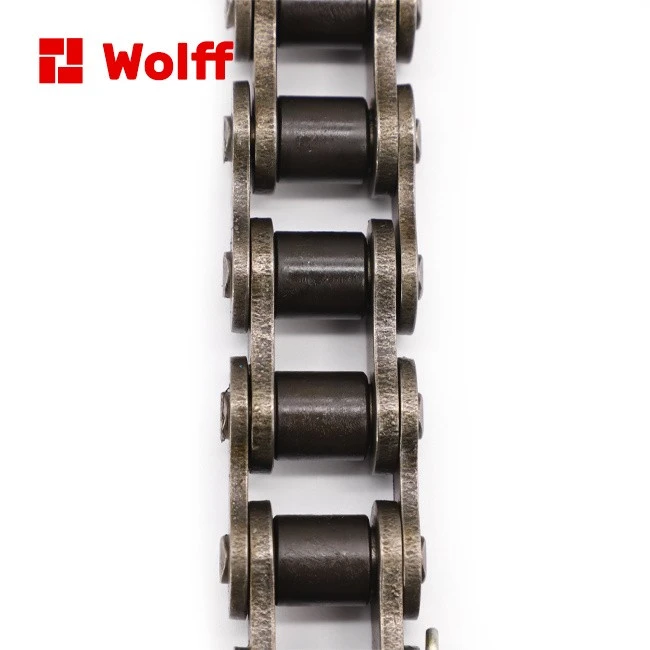

Le catene a foglia sono solo un tipo di catena utilizzata per la trasmissione di potenza. Altri tipi comuni includonoCatena a rulli sempliceECatene a rulli a trefolo singolo. Mentre le catene a rulli sono più adatte per applicazioni ad alta velocità e bassa coppia, le catene a lamelle eccellono nella movimentazione di carichi pesanti a velocità relativamente basse.
Le catene a rulli sono dotate di rulli che riducono l'attrito e consentono un movimento più fluido, il che le rende ideali per le applicazioni in cui la velocità è una priorità. D'altra parte, le catene a foglia sono progettate per resistere a forze di trazione elevate, il che le rende perfette per applicazioni come il sollevamento e la trazione di oggetti pesanti.
Perché scegliere le nostre catene a foglie
In qualità di fornitore diCatene fogliari, siamo orgogliosi di offrire prodotti di alta qualità. Le nostre catene a foglia sono prodotte utilizzando tecniche avanzate e materiali di prima qualità, garantendo resistenza, durata e affidabilità eccellenti. Disponiamo di un'ampia gamma di dimensioni e tipi di catene per soddisfare le diverse esigenze dei nostri clienti.
Il nostro team di esperti può fornire supporto tecnico e assistenza nel calcolo della capacità di trasmissione di potenza delle nostre catene a foglia per le vostre applicazioni specifiche. Comprendiamo che ogni applicazione è unica e ci impegniamo ad aiutarti a selezionare la catena giusta per le tue esigenze.
Se stai cercando di acquistare catene a foglie o hai bisogno di maggiori informazioni sui calcoli della capacità di trasmissione di potenza, ti invitiamo a contattarci. Il nostro team di vendita è pronto a discutere le vostre esigenze e fornirvi un preventivo completo. Che tu sia una piccola impresa o una grande organizzazione industriale, possiamo offrirti le migliori soluzioni a prezzi competitivi. Iniziamo una conversazione su come le nostre catene a foglia possono migliorare le prestazioni della vostra attrezzatura.
Riferimenti
- "Manuale della catena" dell'American Chain Association.
- Cataloghi dei produttori di catene a foglia.
